Durante la operación del sistema HVAC, Termómetros de presión HVAC Servir como instrumentos cruciales para monitorear el estado del sistema de refrigeración, proporcionando lecturas en tiempo real de presión y temperatura. Durante períodos prolongados de operación, la precisión de estas lecturas afecta directamente a la puesta en servicio, mantenimiento y eficiencia energética del sistema. Si el equipo necesita recalibración es un problema de mantenimiento crucial.
Principios de calibración del termómetro a presión
Los termómetros de presión HVAC HVAC típicamente emplean mecánicos (como tubos de resorte y tiras bimetálicas) o electrónicos (como termopares, termistores y chips de sensor de presión). Independientemente del principio, la precisión de la medición está limitada por la estabilidad física del elemento de detección, las condiciones ambientales, el desgaste mecánico y el envejecimiento electrónico. El componente de presión se basa en la respuesta lineal del sistema de transmisión de presión, mientras que el componente de temperatura se basa en el coeficiente de expansión térmica del material o la variación de resistencia. Estas propiedades físicas pueden sufrir cambios sutiles con el tiempo, lo que lleva a errores de medición.
Fuentes comunes de error después del uso a largo plazo: fatiga de resorte
La exposición prolongada a los choques de presión puede hacer que los tubos de resorte se fatiga y pierdan su deformación, lo que resulta en lecturas de agujas inexactas.
Deformación bimetal
Bajo fluctuaciones de temperatura frecuentes, las diferencias de expansión térmica entre los materiales bimetálicos pueden acumularse y causar deformación, desviando gradualmente de la verdadera lectura de temperatura.

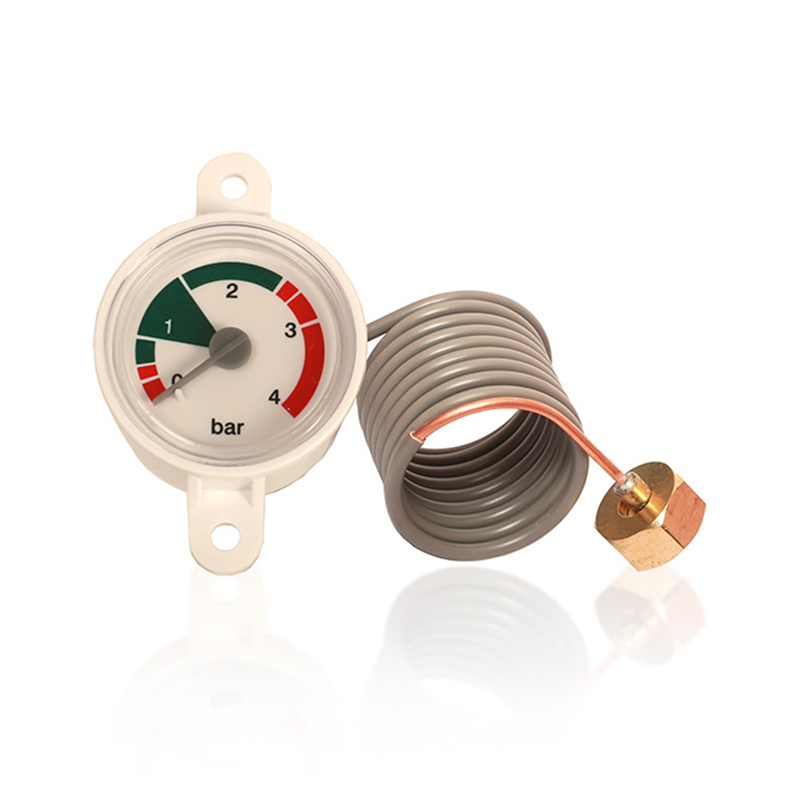

Envejecimiento del tubo capilar
La exposición prolongada del medio de llenado en el tubo capilar a temperaturas alternativas alteras y bajas puede causar fugas, volatilización o degradación del rendimiento.
Polvo y corrosión
Los entornos de instalación con alta humedad o polvo pueden causar contaminación dentro de la cabeza del termómetro de presión, lo que afecta la rotación mecánica o la estabilidad electrónica del componente.
Drift de componentes electrónicos
El sensor, la placa de circuito o los componentes del amplificador en los termómetros de presión de HVAC electrónicos pueden experimentar la deriva de puntos cero o disminuir la sensibilidad después de años de uso.
Recomendaciones de frecuencia de calibración
La mayoría de los fabricantes de HVAC y los estándares de la industria (como Ashrae e ISO 9001) recomiendan la calibración periódica de los termómetros de presión de HVAC. Los intervalos recomendados son los siguientes:
Sistemas comerciales generales: calibrar cada 12 a 24 meses
Aplicaciones de alta precisión (como laboratorios o cadenas frías farmacéuticas): calibre cada 6 a 12 meses
Entornos extremos o uso de alta frecuencia: cada 6 meses o menos
Para los sistemas recién instalados o antes de la puesta en marcha inicial, se recomienda la verificación de precisión de fábrica inicial. Los instrumentos que no han sido calibrados durante un período prolongado deben ser reemplazados o enviados para su inspección por un proveedor de servicios calificado.
Métodos y equipos de calibración
Comparación de fuente de presión estándar
Use una bomba de presión estándar y un medidor de presión estándar para realizar la calibración de puntos de presión, típicamente seleccionando puntos de prueba bajos, medios y altos.
Comparación de baño de agua de temperatura constante
Coloque un termómetro de presión y un termómetro estándar simultáneamente en un baño de temperatura constante y compare las lecturas en diferentes puntos de temperatura.
Calibrador multifuncional
Este instrumento de calibración de temperatura y presión multifuncional produce automáticamente múltiples rangos y registra datos de desviación, adecuados para instrumentos electrónicos.
Ajuste cero y a gran escala
Algunos instrumentos mecánicos tienen tornillos de ajuste fino montados en la parte trasera para un ajuste manual de cero y a gran escala.
Criterios de calibración
Las regulaciones nacionales de verificación metrológica y los manuales técnicos del fabricante generalmente proporcionan rangos de errores permitidos. Por ejemplo:
La desviación de presión no debe exceder ± 1.0% de la escala completa.
La desviación de la temperatura no debe exceder ± 1 ° C o ± 1% del grado de precisión nominal. Los elementos que exceden este rango permitido deben marcarse como "inaceptables" y requieren ajuste o reemplazo.
Registros de calibración y gestión de cumplimiento
Los sistemas HVAC son un componente central de la eficiencia energética del edificio y el control ambiental. Muchas industrias requieren el registro de certificados de calibración para equipos de medición críticos. Especialmente en los sectores farmacéuticos, alimentarios y de laboratorio, las regulaciones (como GMP y HACCP) exigen la calibración regular de los equipos de monitoreo de temperatura y presión y el mantenimiento de los registros de trazabilidad.
Mantener un sistema integral de documentación de calibración, incluido el tiempo de calibración, las unidades de calibración, los datos de errores y los resultados del procesamiento, mejora efectivamente la confiabilidad del sistema.
Riesgos potenciales de no calibración:
Disminución de la eficiencia energética del sistema:
Las desviaciones de medición pueden conducir a un juicio erróneo de la lógica de control para válvulas de expansión, compresores, condensadores y otros componentes, aumentando el consumo de energía del sistema.
Peligros de seguridad:
Las lecturas inexactas de alta presión pueden enmascarar el riesgo de presión excesiva del sistema, lo que potencialmente conduce al daño de la válvula de expansión y la sobrepresión del compresor.
Dificultades de solución de problemas:
Confiar en datos inexactos durante la resolución de problemas puede conducir a un juicio erróneo del estado del sistema, extendiendo los intervalos de mantenimiento.
Calidad o problemas de cumplimiento:
En industrias como alimentos y productos farmacéuticos que requieren un control preciso de la temperatura, la distorsión de los datos afecta directamente la calidad y el cumplimiento del producto.
